扬尘监测系统安装说明

发布日期:2023-02-17 13:44:52 作者:扬尘检测仪 来源:扬尘监测系统 浏览量:2581

一、系统组成

扬尘监测系统由检测单元、LED 看板、扬尘立杆部分、风速传感器、风向传感器、扬尘叠加部分、联动中控显示部分组成。在线扬尘检测系统可以根据用户需求由上述部分灵活组合。

二、配件清单

三、产品安装步骤

本产品安装步骤有详细视频教程,您可以在附件或者淘宝购买页面看到产品安装的详细视频。视频与文字教程配合使用更便于您的安装。

1、清点配件

第一步请清点配件,按照配件清单的内容清点配件。

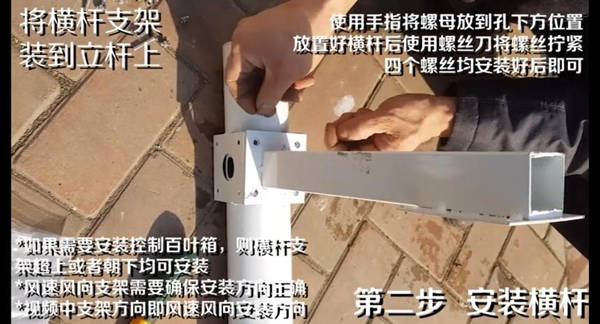

2、安装横杆

取出立杆(上半部分),取出横杆支架,取出横杆支架螺丝与螺母这三部分,将横杆支架安装到立杆(上半部分)上,注意安装方向,如果需要安装控制百叶箱,则横杆支架超上或者朝下均可安装,只需要保证百叶箱方向正确即可,风速风向支架需要确保安装方向正确,安装方向见图;使用螺丝安装,使用手指将螺母放到孔下方位置,放置好横杆后使用螺丝刀将螺丝拧紧。四个螺丝均安装好后即可。

扬尘监测系统安装横杆

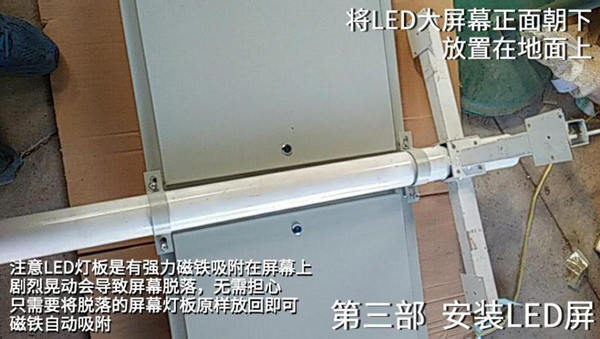

3、安装屏幕

将LED大屏幕取出,抱箍取出,将LED大屏幕正面朝下放置在地面上,注意LED灯板是有强力磁铁吸附在屏幕上,剧烈晃动会导致屏幕脱落,无需担心只需要将脱落的屏幕灯板原样放回即可,磁铁自动吸附。注意屏幕安装的方向, 线漏出的方向朝下,使用抱箍将大屏幕禁锢在立杆上,大屏幕上方距离立杆顶部20公分左右即可。

扬尘监测系统安装屏幕

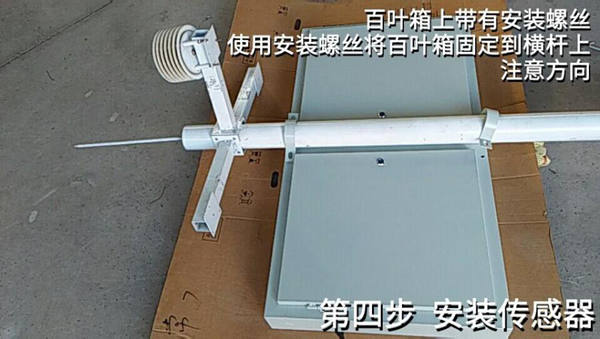

4、安装传感器

将控制百叶箱上的天线安装好(联网版本有),将 LED大屏幕的线材从横杆处穿出,然后与百叶箱连接,并拧紧插头。百叶箱上带有安装螺丝,使用安装螺丝将百叶箱固定到横杆上,注意方向。将风速风向传感器取出,使用安装螺丝将风速传感器与风向传感器固定在横杆上。

扬尘监测系统安装传感器

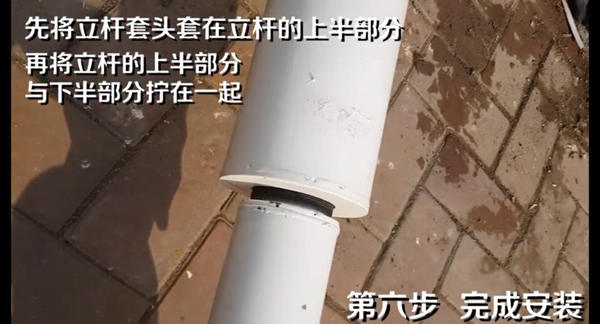

5、组装立杆

取出立杆(下半部分),取出立杆套头,将立杆套头套在立杆的上半部分上,将立杆的下半部分和上半部分拧到一起。

扬尘监测系统组装立杆

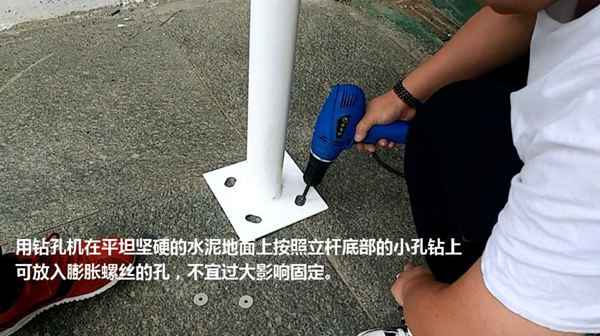

6、固定立杆,通电测试

将立杆竖起,按照立杆底部过空的方位在平坦坚硬的水泥地面上用钻孔机钻入四个可放入膨胀螺丝的孔,不宜太大影响固定。用膨胀螺丝压上垫片夹紧立杆拧入打好的孔,注意要拧紧膨胀螺丝 。

扬尘监测系统固定立杆

四、安装注意事项

1、显示屏安装前,需检查安装刚结构的安装面平整,牢固

2、显示屏安装需严格按照设计规范进行安装,不能私自改边安装配件的连接方式和原材料

3、所有电器连接线需连接正确并且检查确认

4、安装位置需考虑当地的环境变化和实际情况由专业的人员负责设计及其施工

5、室外显示屏需考虑显示屏的防水防尘及其防腐蚀,防雷电

6、安装显示屏安装时需考虑当地的气温,保持显示屏的散热和通风良好
