扬尘监测系统说明书

发布日期:2023-02-17 13:44:13 作者:扬尘检测仪 来源:扬尘监测系统 浏览量:2985

产品介绍

概述

扬尘监测系统是基于物联网技术的综合传感器采集、显示、分析系统。

用途

扬尘监测系统可广泛应用于扬尘监测、气象监测、农业物联网等行业。

功能与特点

  • 低功耗:最低静态功耗小于100uA

  • GPRS联网

  • 星型Lora组网,可自带Lora网关功能

  • 最大兼容32768px LED显示

  • 内置温湿度、大气压、噪声、PM2.5、PM10、TSP 传感器

  • 支持modbus485传感器扩展

  • 支持内置锂电+太阳能供电

  • 支持MQTT物联网协议传输

  • 配套物联网数据展示、存储、分析平台

技术指标

接口

  • modbus485接口:GX-12-4P航空插头,输出供电电压12V

  • 设备配置接口:GX-12-4P航空插头,输入电压5V

  • LED屏供电:AC 220V/50Hz

其他参数

  • 工作环境温度:-10~+45℃

  • 工作环境:-20-80℃,湿度≤100%无凝露

  • 通信方式:支持modbus485,支持GPRS通信,支持RS232数据输出,支持Lora无线通信

  • 工作电流:Lora从机模式:瞬时≤50mA,平均≤20mA,GPRS+Lora主机模式:瞬时≤120mA,平均≤30mA

  • 休眠电流:<1mA

  • 外置传感器协议:modbus485

  • 外置传感器最大数量:32

  • 外置传感器电压:12V

  • 内置传感器:温度,湿度,大气压,噪声,(PM2.5、PM10、TSP)(选配)

  • 内置传感器精度:温度:±0.01℃,湿度:±2%RH,大气压:0.2Pa,颗粒物传感器:最小分辨粒径0.3μm

  • 数据上传间隔:30s-65535s

外观结构

采集器

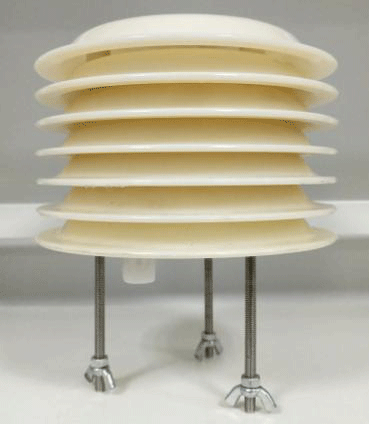

采集器正面采集器底部

LED屏幕

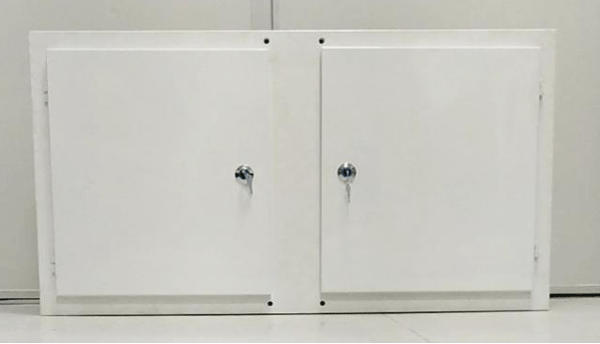

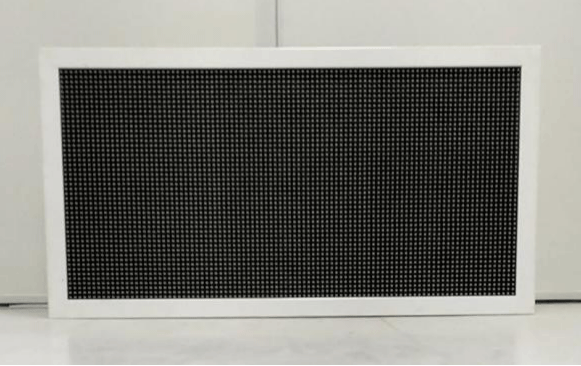

LED屏幕正面LED屏幕背面

产品使用方法

开箱

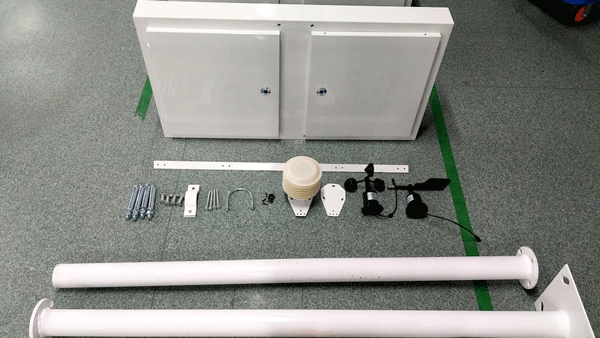

物料到达现场后,需要开箱并对照“发货清单”检验配件是否齐全。开箱后保管好包装材料,以备二次转运过程中需要使用。例:9参数包含的配件如下图:

所有配件图片

安装

包含LED产品的设备安装

基础处理:硬化地面厚度不低于15cm,膨胀螺栓打孔直径为20mm,打孔间距为18cm正方形。

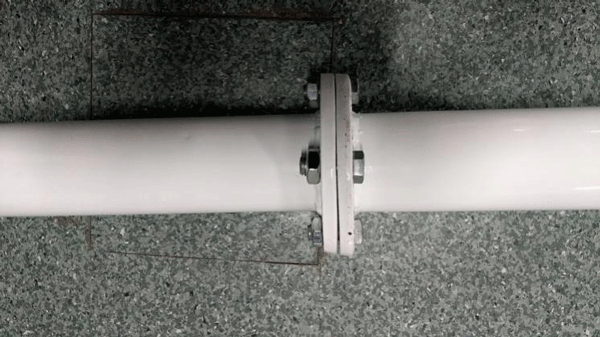

组装立杆

组装立杆

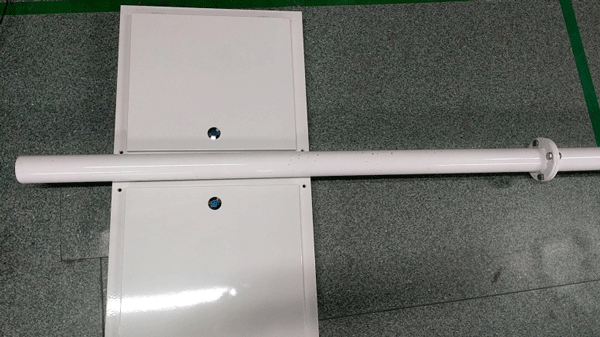

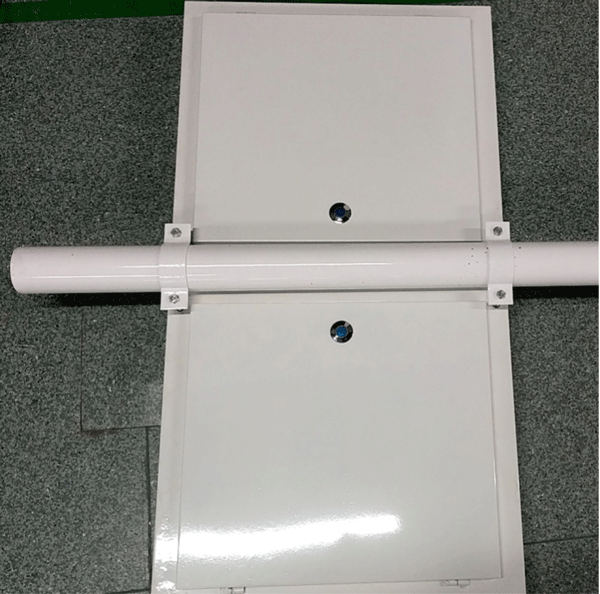

安装立杆抱箍

安装立杆抱箍

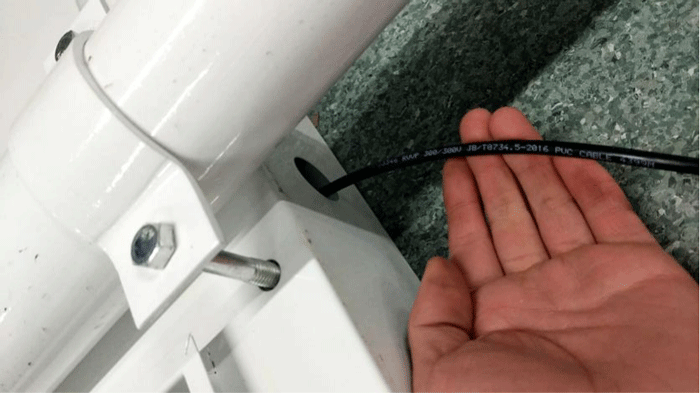

注意LED屏带出线孔的方向为底部。

LED出带孔

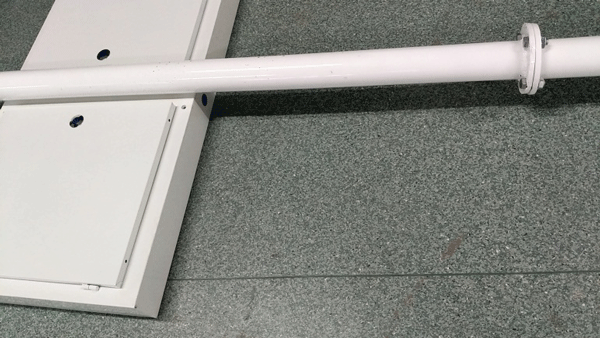

立杆上部预留长度约20CM。

立杆20CM预留长度

安装传感器横杆:用U型抱箍固定传感器横杆,立杆上部应预留2-5CM。

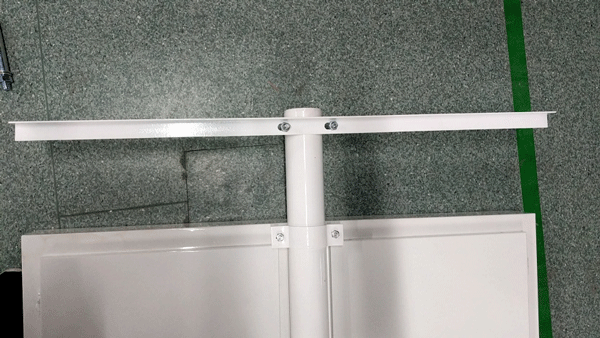

安装传感器横杆

安装传感器及采集器:用M4螺丝将采集器与传感器安装到传感器横梁上,一般情况下,采集器尽量安装到横杆中间位置。

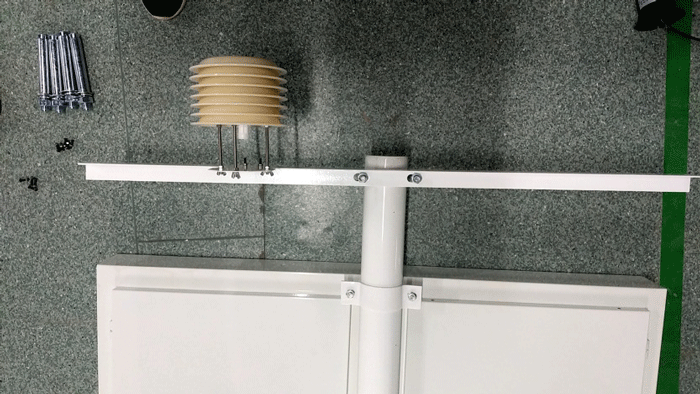

安装传感器及采集器

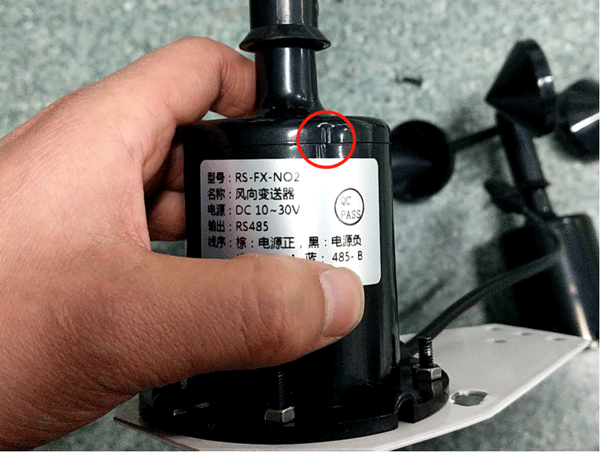

当含有风向传感器时,安装风向传感器之前应提前规划风向传感器缺口标识指向正北

传感器缺口标识

示例配置的安装完成图。

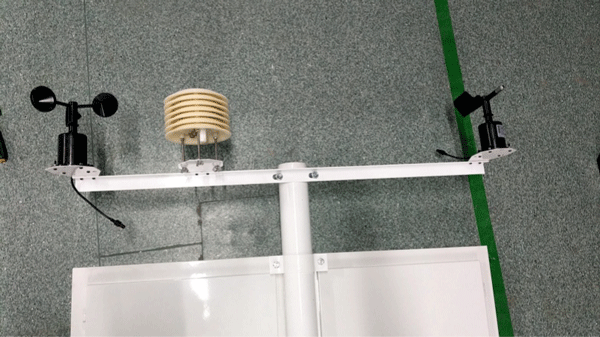

传感器安装完成

连接传感器数据线:示例传感器数据线为4芯一分二线,12mm航空插头端连接采集器传感器接口。

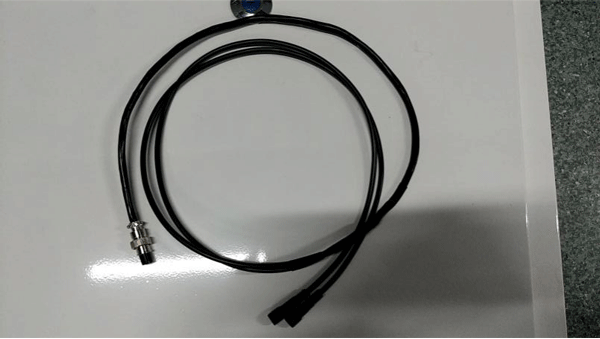

传感器数据线

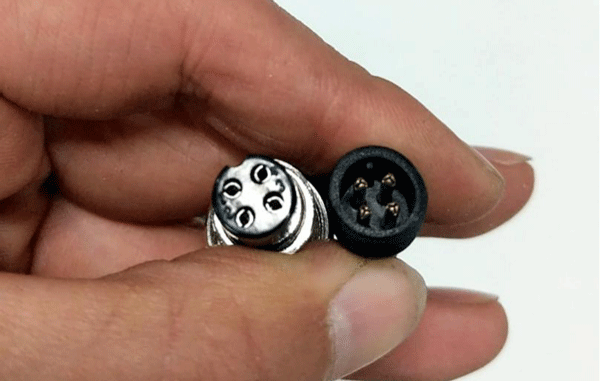

安装采集器航空头与传感器接头时,应注意插头缺口方向。

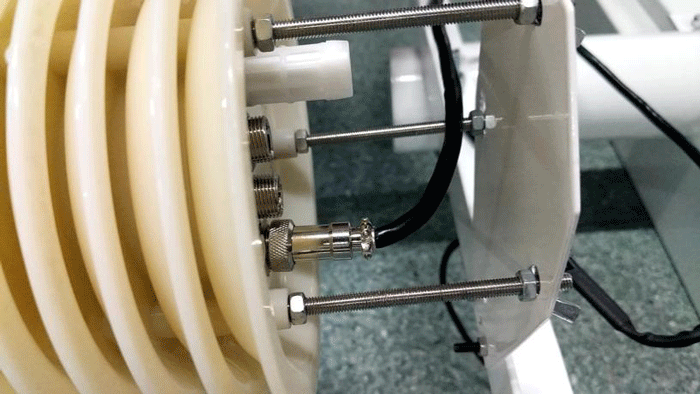

采集器航空头与传感器接头

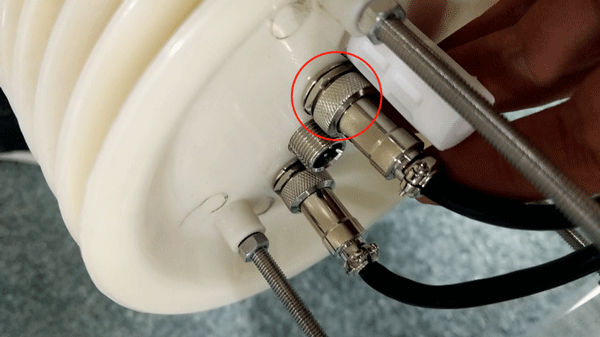

采集器的传感器接口为远离温湿度保护罩的4芯航空插头。

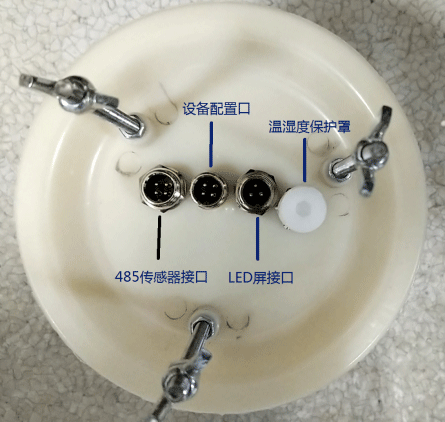

采集器的传感器接口位置

连接LED屏数据线

用钥匙打开LED屏左侧门,解下LED屏数据线,LED屏数据线为三芯航空插头线,其中DB9一端已经连接好,用户只需将3芯航空插头端从LED箱体下方的出线口引出,然后连接到采集器。

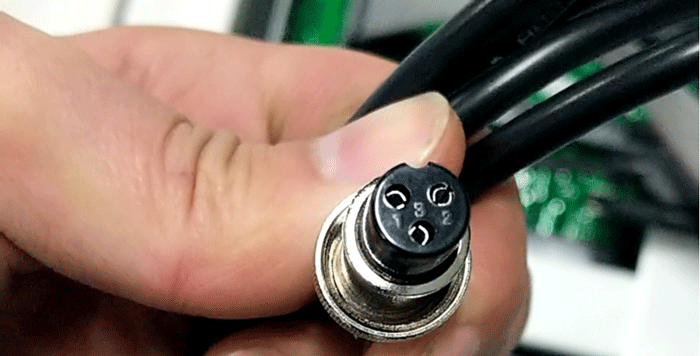

LED屏数据线插头 LED屏数据线连接

采集器的LED屏数据接口为靠近温湿度防水罩一端的3芯航空头。

LED屏数据接口位置

引出LED屏电源

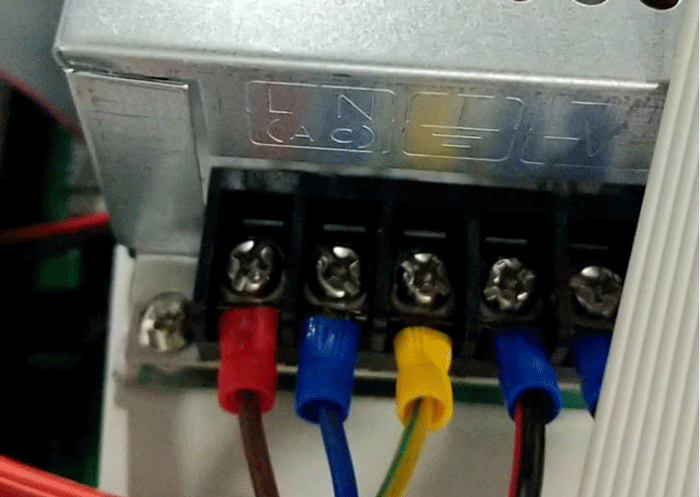

LED产品出厂默认配置电源线,如果安装现场需要更长的电源线,请依照如下图连接地线、火线、零线。其中L标志为火线,N标志为零线,接地符号端为地线。

LED屏电源接线图

将LED屏安装到基座

通电测试

接通AC220V/50Hz电源,等待约30秒左右,查看LED屏所显示的传感器信息收否齐全。

登录云平台查看数据

如果用户所订购的产品为联网产品,请与销售人员索取云平台地址与账户。

不包含LED产品的设备安装

  • 基础处理

  • 安装采集器支架

  • 安装采集器

  • 安装外置传感器

  • 接通采集器电源

  • 登录云平台查看数据

常见问题

LED屏不显示

问题现象

接通LED屏电源后,30秒内无数据显示

解决方法

  • 检查LED屏卡指示灯是否亮起,如果不亮,检查交流输入端是否连接正确,检查交流电源是否有电。

  • 如果LED屏卡指示灯已经亮起,检查采集器电源端是否连接牢固。

显示的传感器不全

问题现象

LED屏有显示数据,但显示的数据不全

解决方法

  • 检查扩展传感器连接线是否连接牢固。

数据平台无更新

问题现象

LED屏有显示数据,但数据平台数据无更新

解决方法

  • 检查配置清单是否为联网产品

  • 等待30秒后重新登录数据平台查看数据是否更新

  • 断开电源30秒后重新上电,查看数据有无更新

其他问题

其他安装与技术问题请拨打公司技术服务电话,来电请说明客户名称、设备配置与问题现象,我们衷心期待您的光临。
