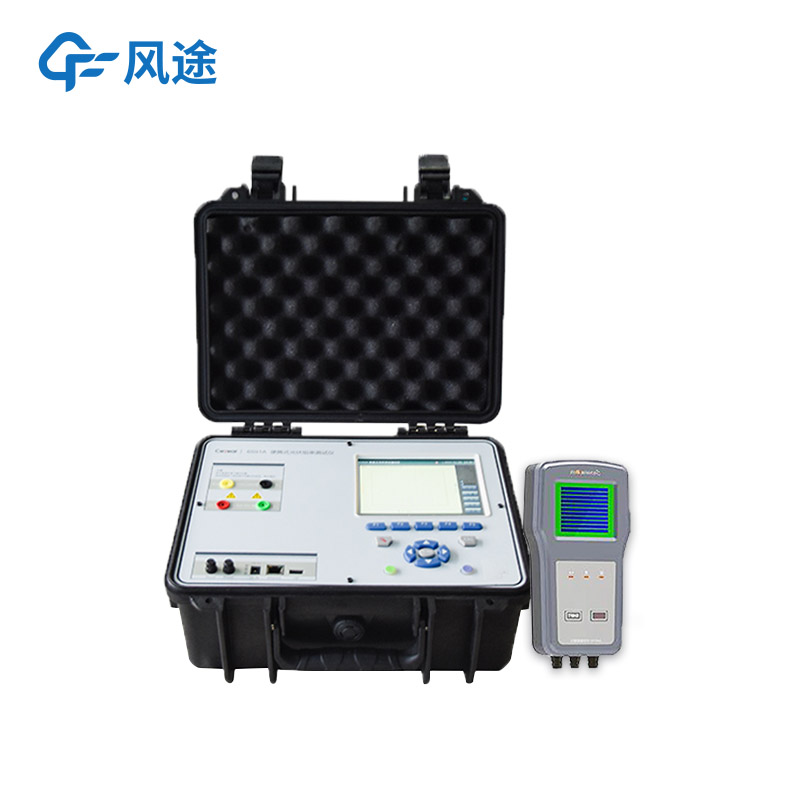

光伏板IV曲线测试仪

光伏板IV曲线测试仪是一种专业电子测量仪器，其核心功能是捕获并显示光伏板在特定光照和温度条件下的电流-电压特性曲线。

基本工作原理

该仪器向光伏板施加一个从短路到开路的快速变化的电气负载，同时高速采样并记录电压和电流值。这个过程在毫秒或秒级时间内完成，从而获得一条完整的IV曲线。通过对这条曲线的分析，可以计算出关键性能参数，包括最大功率点、开路电压、短路电流、填充因子和转换效率。

核心组成部分

仪器内部主要由高精度数据采集模块、可编程电子负载、运算控制单元和数据显示存储系统构成。部分型号会集成辐照度传感器和温度探头，用于同步测量环境条件。

主要应用场景

在研发和质量控制环节，该仪器用于精确测定光伏板在标准测试条件下的性能标称值。在光伏电站的建设和运维中，它用于验证安装组件的输出功率是否达标，并诊断由老化、热斑、遮挡或内部缺陷导致的性能衰减。通过分析IV曲线的异常形状，如台阶、扭曲或填充因子下降，可以定位具体的故障模式。

仪器的主要类别

实验室级测试系统通常与太阳模拟器集成，在室内创造标准测试环境，以实现最高测量精度和重复性。便携式现场测试仪则直接利用自然阳光，通过内置算法将实时测量数据修正到标准条件下进行对比，其设计强调便携性、安全性和户外环境的适应性。

这种仪器为评估光伏板的性能和质量提供了直接的、量化的数据依据。
