烟气在线监测设备安装规范

浏览量: 发布日期: 2020-03-15 13:27:47

烟气在线监测设备的测量项目有SO2、NOX、O2、烟尘、温度、压力、流速等,既可以针对气体污染物进行监测,也可以监测颗粒物浓度,还有烟气的相关参数等,整套系统运行成本低,可以根据需求灵活组合,系统采用模块化结构,组合方便,符合环保部门的相关要求和标准。

烟气在线监测设备安装规范

烟气在线监测设备安装的时候需要选择合适的安装地点和位置,一般来说,设备需要安装在烟气流速稳定均匀的烟囱管道,而且较好的是直管的部分,监测点位置应设置在距弯头、阀门、变径管下游方向不小于4倍直径,和距上述部件上游方向不小于2倍直径处,但以安装在烟气排放气流平稳处为主,以便于能够对烟囱中的烟气进行稳定的数据采集和实时的监测。安装平台一般按400kg/m2等效均布荷载设计,大于此值时应按实际要求或相邻的楼面荷载系数设计,平台一切敞开的边缘均应设置安全防护栏杆,铺板应采用大于4mm厚的经防滑处理的钢板或者采用Φ16的圆钢制作踏棍,考虑雨天,平台不得积水。周围防护栏杆的高度不得低于1200mm,扶手宜采用外径Φ33.5~50mm的钢管,立柱宜采用大于等于50×50×4角钢或Φ33.5~50mm的钢管,立柱间隙宜为1200mm(外直径)。现场安装的时候,需要根据烟气气流的方面,使皮托管动压端口(H口)方向正对气流方向,静压端口(L口)背对气流方向,然后将仪器和安装好的法兰对接,用螺丝和螺母紧固即可;气路连接方面,需要注意温压流底部有一个8mm的快插接头,反吹气必须无油无尘,压力0.4~0.7MPa,接入的220VAC电源线和信号线缆均采用压线端子,3路4~20mA信号线均采用屏蔽线与配电箱连接。监测室尺寸不低于3000mm(长)×3000mm(宽)×3000mm(高),门尺寸不低于1000mm(宽)×2200mm(高);室内距地面高度2500mm处,为烟气伴热管和电缆管路等开孔铺设桥架,桥架尺寸为100mm(宽)×50mm(高),机柜背面墙壁靠近地面位置开一Ф30mm孔,用于排放废气废水,地面须比室外地面高10cm,以免雨水倒灌,同时应使用角度较小的坡道,以便搬运机柜。关于售后维护,建议用户在系统安装后3天第一次检查仪器,而后15天再次检查,如无问题,则可以3个月为间隔检查。皮托管反吹压力0.2-0.7MPa,反吹时间根据工况烟尘浓度、温度、水份等调整,一般每12小时反吹一次,反吹时间1-3分钟;检查的内容包括供电和仪表气源是否正常,观察上位机显示的烟气温度、压力、流速等是否在合理范围之内,可根据现场环境和机组运行情况进行简单判断。

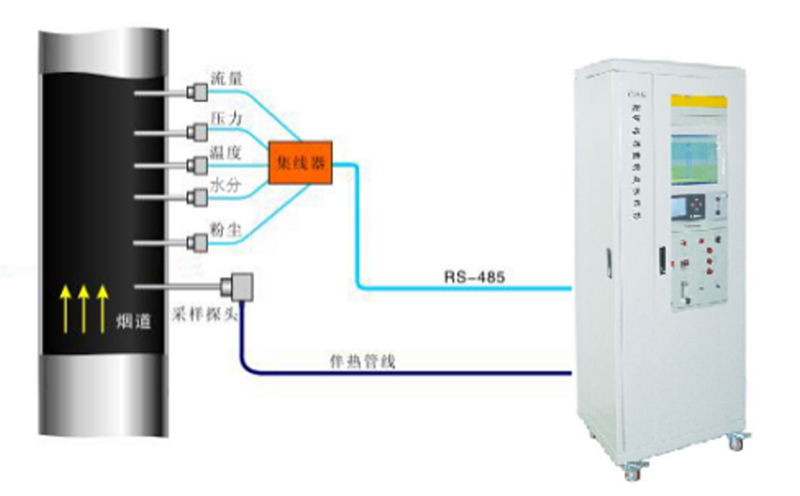

烟气在线监测设备由气态污染物监测子系统;颗粒物监测子系统;烟气参数监测子系统。,功能设计、结构、性能、安装和试验等方面的技术要求,均符合国家有关环境保护标准要求,满足中华人民共和国环境保护行业(HJ/T75-2007、HJ/T76-2007)标准要求。气态污染物监测包括取样和预处理单元,气体分析仪,分析系统等组成,针对SO2、NOX、02的干烟气浓度进行监测;颗粒物监测子系统采用激光后散射法烟尘监测仪,包括:相关噪声对消技术、激光发射功率稳定技术、极低噪声TIA、干扰控制与信号完整性设计、抗恶劣环境设计技术,提供快速、可靠和准确的定量烟尘排放数据; 烟气参数监测子系统采用皮托管测流速,压力传感器测压力,温度传感器测温度,烟气湿度采用高温电容湿度传感器测量,可实时测量烟气的温度、压力、流速,通过3路模拟信号两线制4~20mA输出, 测量精度高、可靠性好、可长期连续工作。 数据采集与处理子系统:由数据采集器、工控机、显示器和系统软件等组成,具有完整的数据采集、处理和传输功能。 支持局域网分布操作,不但可获得大量数据,从容适应对各类污染源的监测要求,全面反应污染源排放和治理设施运行的真实情况,而且可得出污染变化规律,为污染预测预报、环境评价提供详实可靠的技术依据。

烟气在线监测设备作为整体的系统设备,能够帮助企业完成对车间厂房等气体污染物和颗粒物浓度的监测,对接环保平台,接受环保部门的监督和管理,一套系统配置齐全,后期运维成本也比较低,方便环保部门对产生空气环境污染严重的企业进行统一的管理。
