IV曲线测试仪用于测量光伏组件电流电压特性

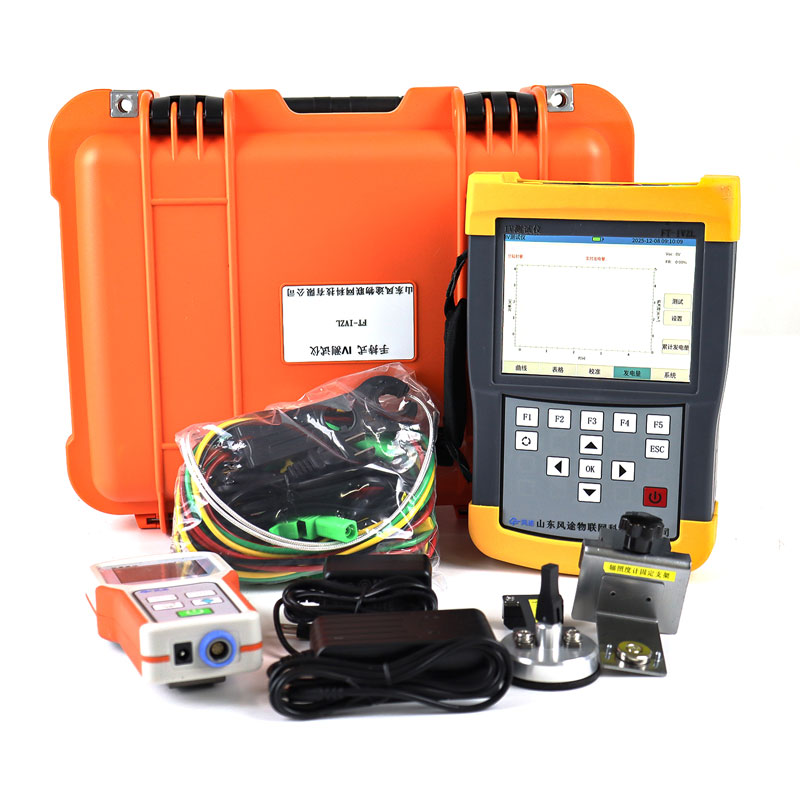

IV曲线测试仪通过改变太阳能电池板的负载获取伏安特性曲线，电压测试达400V、电流达20A，可测1000W光伏组件。仪器同步监测电池板温度和太阳辐照度，输出开路电压、短路电流和最大功率等参数。

IV曲线测试仪是一种专门用于测量光伏组件电流-电压特性的分析设备，在光伏产业的质量检测和运维工作中发挥着基础性作用。该仪器主要通过改变太阳能电池板的负载来获取完整的IV特性曲线。根据具体的电路设计，测试仪可以采用动态电容充电方法，将电容作为可变负载接入光伏阵列的输出端，在充电过程中连续采样电压和电流数据；也可以使用内置的电子负载模块，通过可调电压源依次改变电池的工作电压，记录不同电压下的电流变化。这两种方式最终都能绘制出一条完整的IV曲线，从而评估光伏组件的性能状态。

在技术参数方面，该测试仪的电压测试范围可达400V，电流测试能力可达20A，能够对最高1000W的光伏组件进行完整的性能评估。仪器可测量的核心参数包括开路电压、短路电流、最大功率、最大功率点电压和电流、填充因子等。其中开路电压是光伏组件在无负载情况下的输出电压，短路电流是组件在短路状态下的输出电流，最大功率点则对应组件的峰值输出工况。填充因子用于衡量IV曲线的方正程度，计算公式为最大功率除以开路电压与短路电流的乘积，数值越高说明组件的输出质量越好。

IV曲线测试仪还集成了环境监测模块，具备电池板温度检测和太阳辐照度检测功能。温度传感器贴合在光伏组件背板表面，实时采集组件工作温度，辐照度传感器测量当前光照强度。这两项环境数据对于测试结果的标准化修正至关重要。仪器按照标准测试条件的参数（辐照度1000W/m²、电池温度25℃），将现场测量数据自动换算为标准条件下的等效值，确保不同时间、不同地点的测试结果具有可比性。

在光伏电站实际应用中，IV曲线测试仪可以快速诊断光伏组件的常见问题。运维人员通过分析IV曲线的形状变化，能够判断组件是否存在功率衰减、阴影遮挡、隐裂、热斑效应、旁路二极管故障或连接线路老化等异常情况。通过实测曲线与制造商标称参数进行对比，可以准确评估组件的当前性能水平，发现潜在的故障隐患。该设备操作简便、携带方便，适用于光伏电站验收、运维巡检、质量检测及科研实验等多种场景，为光伏系统的高效运行提供了可靠的技术保障。
