光伏组件IV曲线测试仪测量400V组件开路电压与短路电流

光伏组件IV曲线测试仪电压量程400V、电流量程20A，可测试1000W组件，测量开路电压、短路电流、最大功率等参数，现场运行单次测量仅需1-2秒，帮助用户快速验证光伏系统性能。

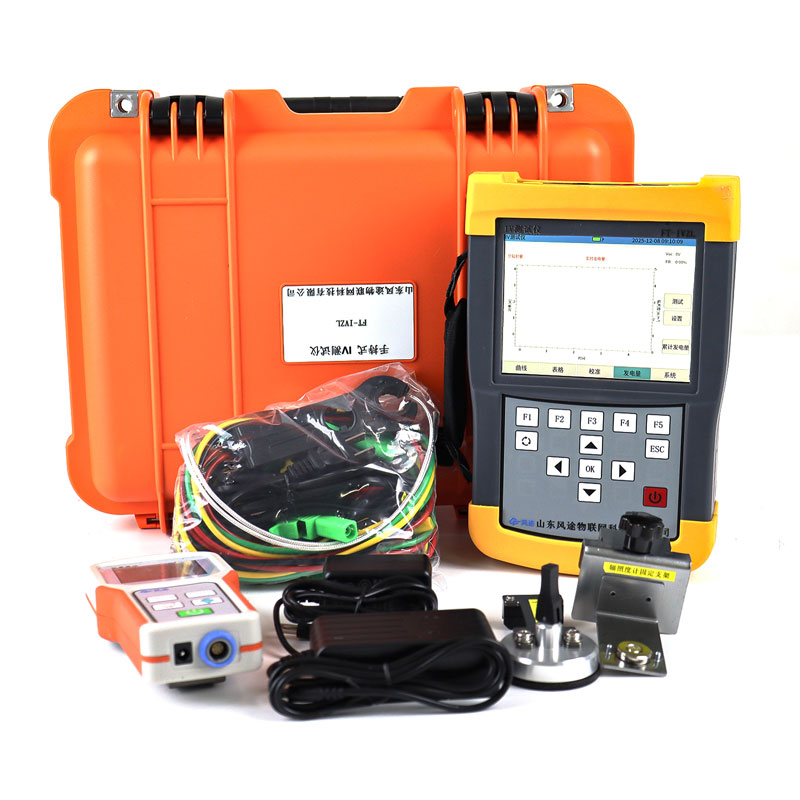

光伏组件IV曲线测试仪是专门用于现场检测光伏组件或系统电流-电压特性曲线的设备。设备在高电压光伏系统检测中具备400V的电压测试能力与20A的电流测试能力，能够覆盖1000W规格光伏组件的全参数测量需求。测试仪可获取的核心参数包括开路电压、短路电流、最大功率、填充因子等，这些参数是评估光伏组件发电性能和转换效率的依据。

在测试原理层面，IV曲线测试仪通过内置电子负载模块模拟从短路到开路的全范围负载变化，在稳定光照条件下测量每个电压点对应的电流值，从而绘制完整的IV特性曲线。设备操作流程较为简洁：打开电源后设备进行10-15秒自检，连接组件正负极至测试端，在触控屏上完成组件参数设置并点击开始测量，测量过程约耗时1-2秒即可显示IV曲线和各项参数。实测的IV曲线数据通常会经过温度和辐照度修正，转换为标准测试条件下的对应数值，以便与组件出厂标称值进行比对。

该设备的应用场景覆盖光伏电站的全生命周期。在生产质检环节，IV测试仪用于组件出厂前的电性能检测和分级，确保产品品质一致性。在电站验收阶段，测试人员使用该设备对新安装的光伏阵列进行IV曲线复测，验证运输和安装过程中的功率损耗是否在允许范围内。在日常运维中，运维团队定期对光伏组串开展IV曲线复测，对比电站初始测试数据，可精准评估组件性能衰减情况，快速识别低效组件、阴影遮挡、热斑效应、旁路二极管失效等故障类型。一些设备还配备高精度辐照度传感器和温度传感器，能够同步记录现场环境条件，使测量数据具备更好的可比性和可追溯性。

在符合国际与国家标准方面，IEC 60891:2021规定了光伏器件I-V测量特性的温度和辐照度修正程序，我国已将其等同采纳为国家标准。因此，高品质的IV曲线测试仪不仅需要具备准确的测量能力，还需要能够将现场实测数据有效转换至STC条件下的参数，实现不同时间、不同环境条件下测试结果的一致性对比，使测试数据真正服务于光伏系统的长期发电品质评估。
