组串电源的1500V高电压输出在EL检测中的应用

组串电源是针对光伏电站组串反向上电特性研发的程控电源设备，通过将交流电转换为直流电输入电池板激发电致发光，用于EL内部缺陷测试，电压输出范围0至1500V，电流输出0至3A。

组串电源是针对光伏电站组串反向上电特性所研发的专用电源设备，通过将交流电转换为直流电输入电池板激发电致发光，从而进行EL的内部缺陷测试。该设备主要应用于光伏组件的电致发光检测场景，通过施加正向偏压激发电池片内部少数载流子复合发光，配合高灵敏度相机捕捉发光图像，可定位隐裂、断栅、黑心等内部缺陷。组串电源能够提供足够的高电压输出，高电压是激发电池片发光反应的关键。

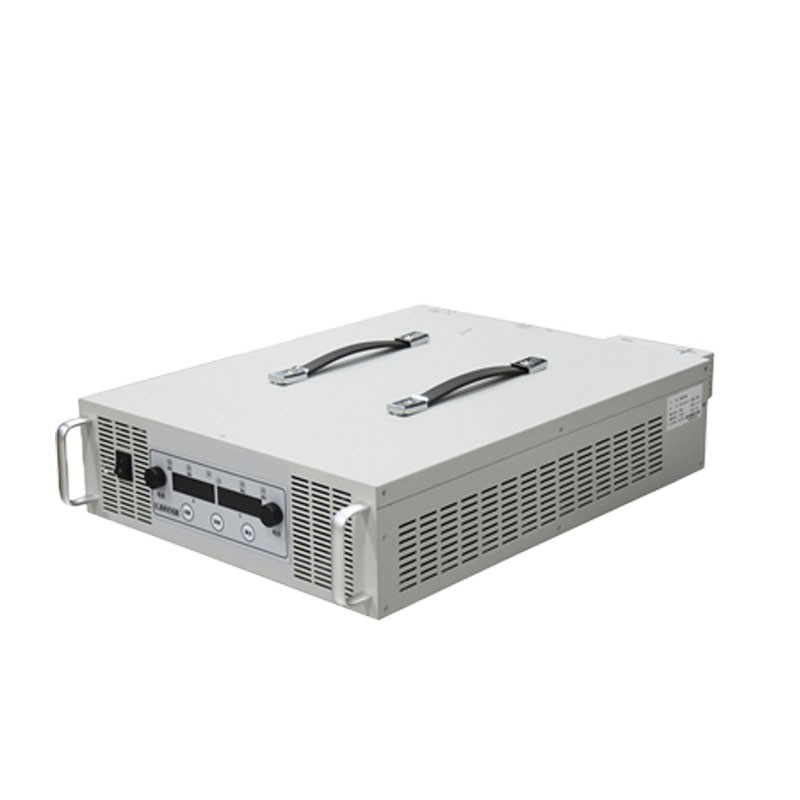

FT-150030型组串电源为研发型程控电源，通过程序软件系统控制电源的电性能与保障措施。其pro版本采用高品质软件配置，选用进口电子元器件搭配开放式编程主机，可更好地保障组串检测的稳定性与安全性。在技术参数方面，该设备电压输出范围为0至1500V，电压精度1V，补偿电压12V。电流输出范围为0至3A，电流精度0.1A，电能精准度±0.1A、±1V。功率输出0至4.5KW，功率稳定度±0.1%，输出精度±0.1%，输出效率大于80%，输出线性调整率和输出负载调整率均为±0.5%。输入电压为220VAC，输入频率50/60Hz，输入功率因子大于0.75，上电时间为手动控制。设备体积为430×88×450mm，重量13kg。

组串电源在保护功能方面配置了多项安全措施。设备具备光伏组串反接短路保护功能，可预防光伏组件击穿二极管。逆电流保护功能可设定逆电流阻抗阀值，预防组串电流倒灌。程控缓冲保护通过缓存式光伏组串通断电，预防大电流直上击穿光伏板。高压隔离保护装置确保操作人员在高压环境下的安全。设备可同步完成1至32块光伏板（1500V内）的检测供电接入，光伏上电接入端口包括汇流箱、逆变器、组串端口、组件端口等多种方式。程控远程接口支持RS-485C和模拟量接口（0-10V），电源面板可进行程序编程，控制电源通断电时间、定时上电、保护阀值等参数。
