电能质量测试仪如何检测电网波形畸变和谐波含量

电能质量测试仪专门检测电网中波形畸变、谐波含量和三相不平衡等电能质量问题，同时具备电参量测量与矢量分析功能，可精确测量电压、电流、功率因数等多项电参量。

电能质量测试仪是一种用于检测和分析电力系统运行质量的专用设备。电网中常见的问题包括波形畸变、谐波含量超标以及三相不平衡，这些现象会导致电气设备发热异常、电机振动、计量误差和保护装置误动作等后果。电能质量测试仪通过高精度采样电路实时采集电网中的电压和电流信号，将模拟信号转换为数字信号后由处理器进行分析，最终输出各项电能质量指标的测量结果。该仪器可同时测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量，覆盖了电网运行监测所需的全部基本参数。在功能设计上，电能质量测试仪还集成了矢量分析功能，能够检查三相系统中电压与电流之间的相位关系，帮助现场工程师快速判断是否存在接线错误或相序问题。

从工作原理来看，电能质量测试仪通过电压互感器和电流互感器提取电网信号，经信号调理电路处理后送入模数转换器进行采样。仪器内部的数字信号处理器对采样数据进行傅里叶变换，将时域波形分解为不同频率的分量，从而计算出各次谐波的含量。测量频率偏差和电压波动时，仪器采用过零检测法和有效值计算法相结合的方式确保数据的准确性。三相不平衡度的计算则基于三相电压或电流的正序、负序和零序分量。电能质量测试仪的测量精度可达到电压±0.1%、电流±±0.5% ，谐波分析次数通常支持2至63次。

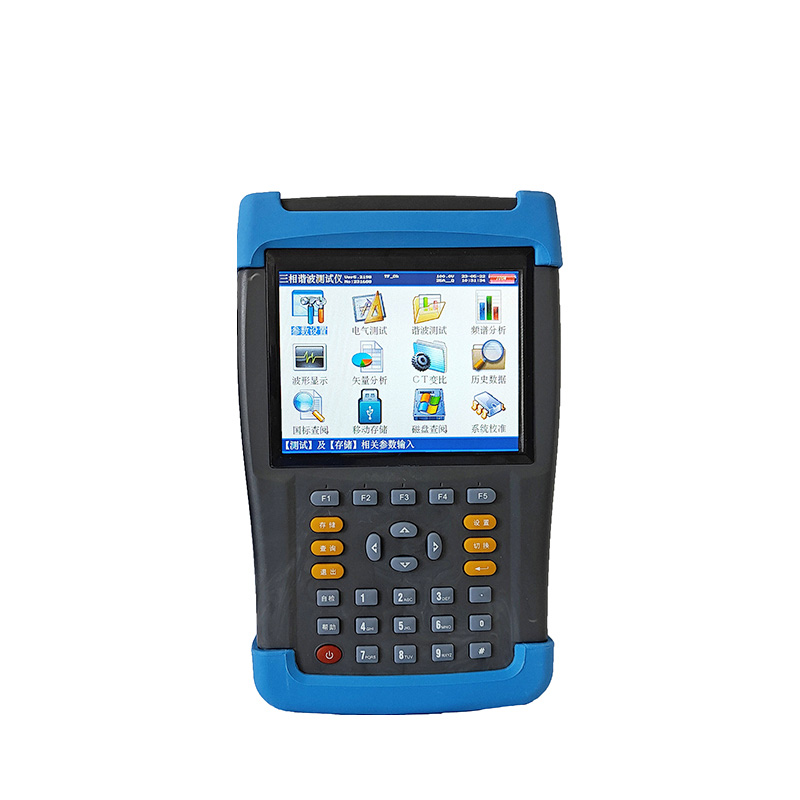

在应用场景方面，电能质量测试仪广泛用于电力系统运维、工业用电管理和新能源并网检测等领域。发电厂和变电站借助该设备开展日常巡检，排查供电系统中的波形异常和三相不平衡问题，提前发现设备隐患。工厂在安装变频器、中频炉等非线性负载后，使用电能质量测试仪评估设备对电网的谐波污染程度。光伏电站和风电场在并网验收时，需要通过该设备验证逆变器的电能质量是否达标。目前市场上的电能质量测试仪以手持便携式为主流，内置大容量锂电池支持长时间数据采集，配备彩色液晶显示屏用于实时波形和趋势曲线呈现。部分中高端型号还具备暂态捕捉功能，能够记录电压暂升、暂降和短时中断的详细波形，为故障分析提供完整的数据依据。结合配套的数据分析软件，用户可将仪器中存储的测量数据导入计算机进行长期趋势分析和报告生成。
