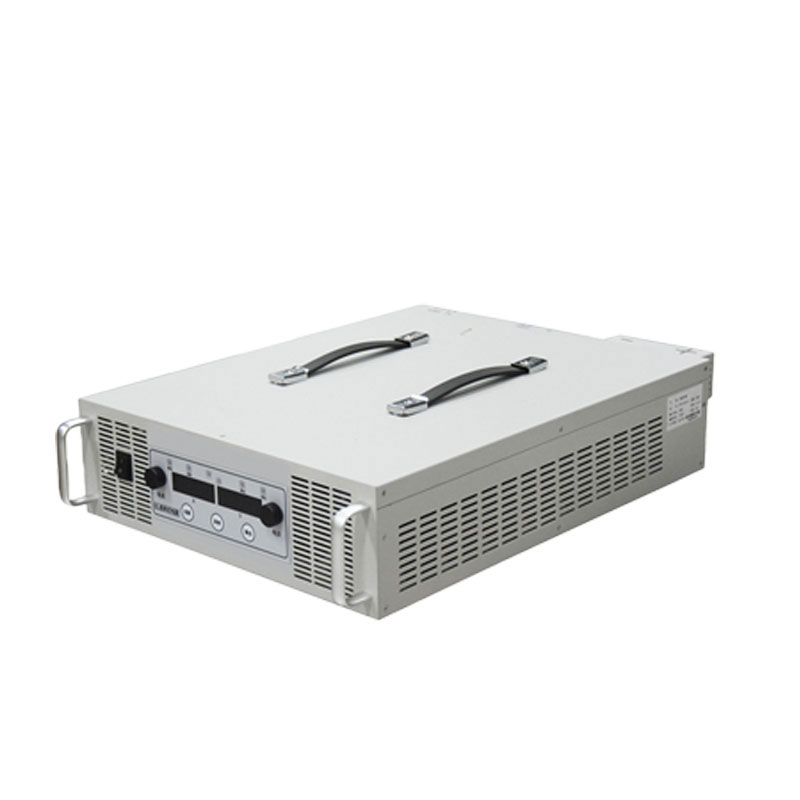

EL测试组串电源提供0至1500V直流输出

EL测试组串电源是专为光伏电站组串反向上电特性研发的程控电源设备，将交流电转换为直流电输入电池板激发电致发光，用于光伏组件内部隐裂、断栅、虚焊等缺陷检测。设备输出电压范围0至1500V，电流最高可达3A，功率输出最高4.5KW，具备多重保护功能，适用于光伏生产质检、电站验收及运维等场景。

EL测试组串电源的核心功能是实现光伏组件电致发光检测所需的正向偏置供电。电致发光检测通过向光伏组件施加电压，激发电池片内部载流子复合发光，利用红外相机捕捉发光图像，从而识别隐裂、断栅、黑片、虚焊等内部缺陷。EL测试组串电源作为提供稳定偏置电压的关键设备，其性能直接影响测试精度与检测效率。

该电源设备针对光伏电站组串反向上电特性研发，通过将交流电转换为直流电输入电池板，从而实现EL的内部缺陷测试。在技术规格方面，EL测试组串电源提供多个型号以适应不同测试场景。电能参数涵盖0至1500V电压范围和最高3A的电流输出，功率输出最高可达4.5KW。电压输出范围为0至1500V，其中程控进口型号的电压精度可达0.001V，电流精度可达0.001A，功率稳定度控制在±0.002%以内。高精度程控型号适用于EL检测仪加无人机EL测试场景，可同步检测1至32块光伏板，满足大规模组串式检测的需求。

在保护功能方面，EL测试组串电源配备了多重安全防护机制。逆电流保护功能可设定逆电流阻抗阈值，预防组串电流倒灌；短路保护功能可防止光伏组串反接导致二极管击穿；程控缓冲保护采用缓存式通断电方式，预防大电流直上击穿光伏板；程控稳态输出可根据组串不同功率组件自适应匹配电流电压，避免击穿组件二极管。过压保护功能可设置电流电压保护极限值OVP，过载保护功能可设定过载阈值，输出过载时自动停止以防设备烧毁。此外，设备还具备内部过热保护和高压隔离保护，确保整机外壳与面板的操作人员高压电工作安全。对于高规格型号，设备还配备了程控远程接口(RS-485C和模拟量接口0-10V)，支持远程参数设定和程序编程控制电源通断电时间。

在硬件设计方面，EL测试组串电源采用模块化设计，每个模块可独立接入1至2路光伏组串，通过MPPT技术实时追踪每组串的最大功率输出，避免因组串间光照不均或组件衰减差异导致的木桶效应。设备内部集成整流、滤波、逆变等电路，同时具备过压、过流、过温等保护功能保障运行安全。部分储能型号采用大功率锂电系统，支持多组件串并联上电测试，单次充满后可检测1500块组件，并搭载4G Wi-Fi收发系统和APP物联控制功能。

EL测试组串电源在光伏行业的应用场景覆盖了从生产线到电站运维的多个环节。在光伏组件生产过程中，该设备用于批量EL缺陷检测，确保出厂产品质量。在电站建设阶段，验收人员和运维团队利用该设备对已安装的组串进行EL测试，及时发现运输和安装过程中可能造成的组件损伤。对于已投入运营的光伏电站，该设备可用于定期巡检和故障排查，及早发现组件在长期运行中出现的劣化和损伤。该电源设备已被广泛应用于光伏电站建设、光伏组件生产与质量检测等场景，在保障光伏电站长期稳定运行方面发挥着基础性作用。
